一、基本原理

開關柜內部發生局部放電時，放電產生的電磁波大部分被開關設備的金屬外殼所屏蔽，小部分通過金屬箱體的接縫處，同時產生一個瞬態對地電壓。通過利用測試探頭測試金屬箱體外表面瞬間電位變化即可反映開關柜內部局部放電程度。

通過在開關柜表面布置多個測試探頭，并在周?chē)o以若干個干擾信號采集探頭，同步開展連續監測，根據時延原理，即可實現對開關柜內部局部放電源的定位。

二、基本要求

（1）探頭應具有靈敏的傳感能力，確保能夠靈敏反映設備內部的局部放電狀態；

（2）裝置顯示界面應人機友好，確保不同環境下畫面均能顯示清晰，便于現場測試人員快速讀??；

（3）裝置測試參數（背景干擾閾值、放電嚴重程度閾值等）設置方式應簡潔明了；

（4）裝置應具備局部放電嚴重程度初步估計及特征量即時顯示功能；

（5）局部放電結果顯示內容應包含常用的特征量，如脈沖個數、每周期脈沖個數、短期嚴重程度等能夠反映局部放電發展程度的量；

（6）局部放電結果顯示應符合IEC60270，可采取用pC值或dB值的方式?？紤]現場條件，建議采取dB值的方式。其中：dB=20log（mV），dB與mV之間的關系見附錄A，裝置應至少滿足附錄A的要求。若采用pC值的方式，需提供與dB之間的換算關系；

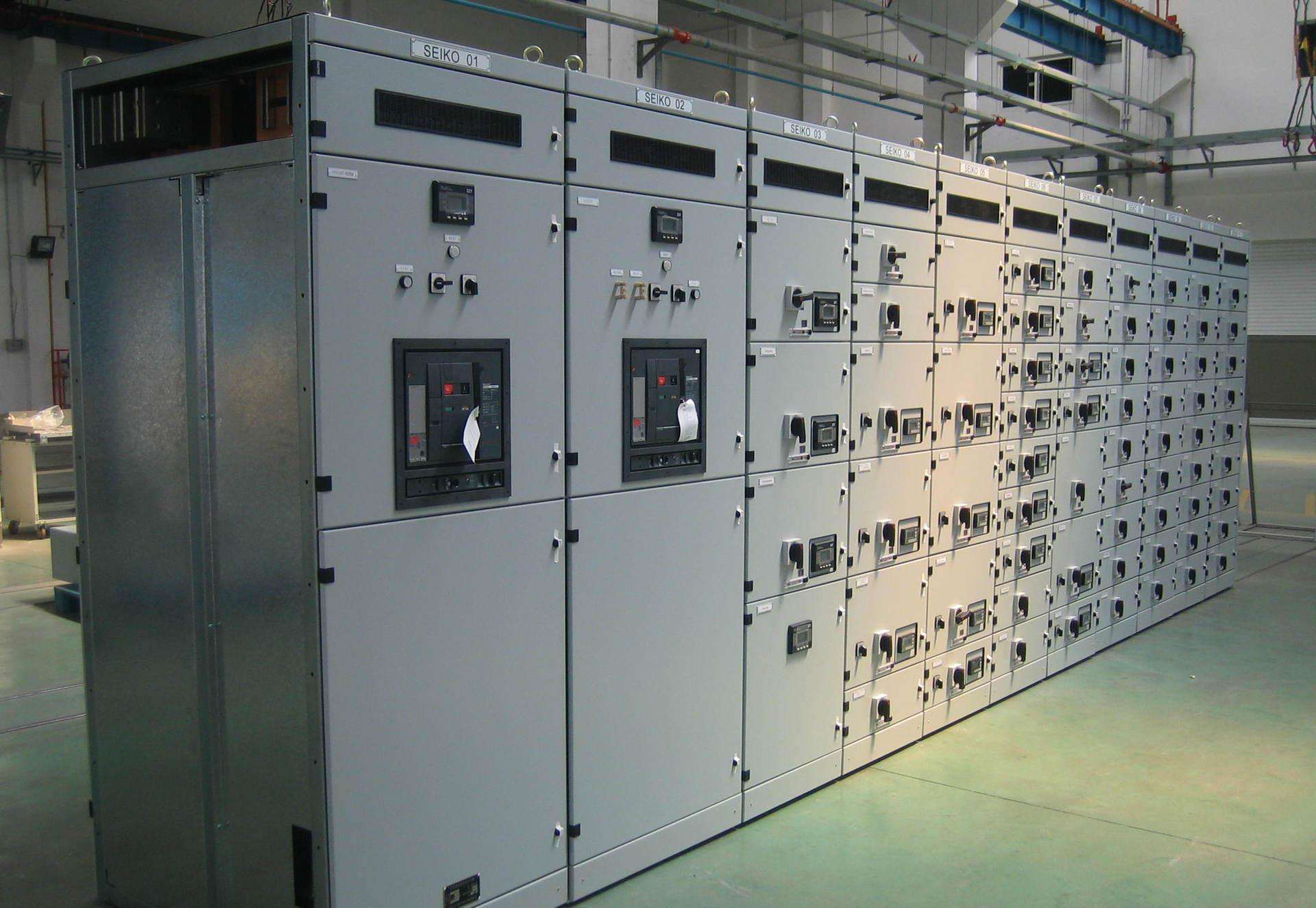

陜西高低壓開關柜

（7）裝置應具備自校驗功能，現場使用時能快速判別儀器是否正常；

（8）裝置設計應便于運行人員現場操控使用；

（9）系統應具備一定的數據記錄能力，至少滿足累積存儲一周的數據記錄能力；

（10）探頭與主機之間數據傳輸線應采用同軸屏蔽結構，且阻抗與主機輸入阻抗相匹配；

（11）探頭宜采取外置式，與設備之間接觸應充分、可靠；

（12）系統同步監測接入探頭數量應具有較強的擴展性，適合于不同開關柜組數量的最優監測；

（13）裝置應具備良好的零漂抑制能力；

（14）數據記錄時間間隔提供多個可調選擇。

高壓開關柜測溫設備采用性能優良的單片機控制，與傳統開關狀態指示儀相比，增加了智能化功能，除可顯示開關分合狀態外，還可判斷指出開關手車是處于試驗位置與工作位置之間，處于柜體之外，同時增加了語音防誤提示功能、數字儀表功能和過熱報警等功能。
