電力系統的一次電壓很高，電流很大，且運行的額定參數千差萬別，用以對一次系統進行測量、控制的儀器儀表及保護裝置無法直接接入一次系統，一次系統的大電流/高電壓需要使用電流/壓互感器進行隔離，使二次的繼電保護、自動裝置和測量?jī)x表能夠安全準確地獲取電氣一次回路電流/壓信息。

互感器的作用是：

1、將一次回路的高電壓和大電流變?yōu)槎位芈窐?biāo)準的低電壓(100V)和小電流(5A或1A)，從而使測量?jī)x表和保護裝置標準化，小型化，并使其結構輕巧，價格便宜，便于屏內安裝；并可采用小截面電纜進行遠距離測量。

2、將二次設備與高壓部分隔離，保護工作人員的安全；同時，互感器二次側均接地，這樣可防止當一/二次絕緣損壞時，在二次設備上發生高壓危險。

電流互感器

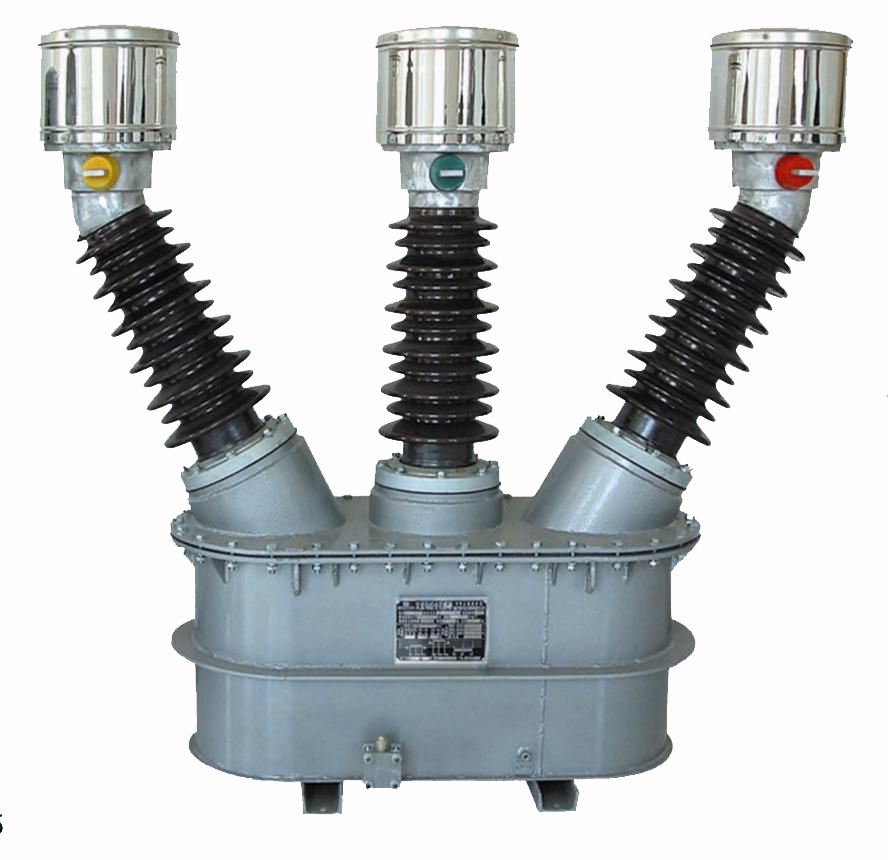

陜西互感器

電力系統中廣泛采用的是電磁式電流互感器，它的工作原理和變壓器相似。       電流互感器的原理接線如圖：

當一次側流過電流I1時，在鐵芯中產生交變磁通，此磁通穿過二次繞組，產生電動勢，在二次回路中產生電流I2。

電流互感器在正常工作狀態時，二次負荷電流I2所產生的二次磁勢

對一次磁勢F1有去磁作用，因此合成磁勢F0及鐵芯中的合成磁通數值都不大。

如果運行中的電流互感器二次繞組開路，則二次磁勢等于零，而一次磁勢不變，且全部用于激磁。此時合成磁勢Fo等于F1，比正常狀態的合成磁勢增大了許多倍，使鐵芯中的磁通急劇增加而達到飽和狀態。
